TCP状态转换图

Posted on Views:

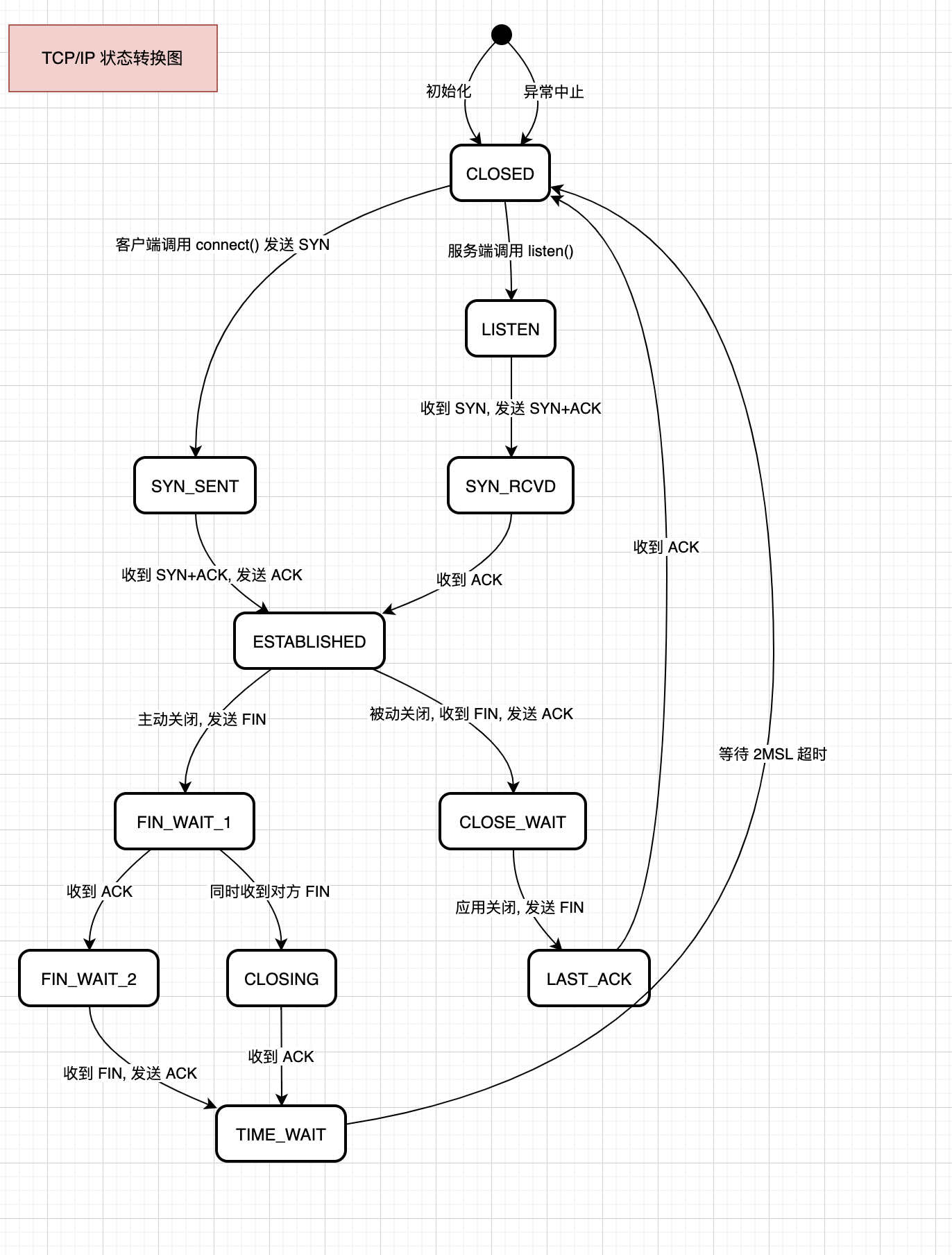

TCP 的状态转移图描述了 TCP 连接从建立到关闭的各种状态以及状态之间的转换条件。

tcp status change.png

说明

  1. 状态列表：

    • CLOSED：关闭状态，无连接。
    • LISTEN：服务端监听状态，等待连接。
    • SYN_SENT：客户端已发送 SYN，等待响应。
    • SYN_RCVD：服务端收到 SYN，已发送 SYN+ACK。
    • ESTABLISHED：连接建立，数据传输状态。
    • FIN_WAIT_1：主动关闭方发送 FIN，等待确认。
    • FIN_WAIT_2：主动关闭方收到 ACK，等待对方 FIN。
    • CLOSE_WAIT：被动关闭方收到 FIN，等待应用关闭。
    • LAST_ACK：被动关闭方发送 FIN，等待确认。
    • CLOSING：双方同时发起关闭。
    • TIME_WAIT：主动关闭方等待 2MSL，确保连接正常关闭。

  2. 转移条件：

    • 图中标注了触发状态转换的关键事件，如发送/接收 SYN、ACK、FIN 等。
