openwrt@作为旁路由接入形式

Posted on Views:

openwrt旁路由有两种设置

  • 让部分设备接入旁路由
  • 让所有设备接入旁路由

1.部分设备接入

让部分设备接入旁路由，这种方式需要关闭旁路由的 DHCP 功能，接入设备的 IP 地址的分发还是依靠主路由来分配，需要接入旁路由的设备手动修改其网关为旁路由的地址即可，这样的好处是可以选择部分设备接入到旁路由，有利于更好管理网络

1.1部分设备接入方式

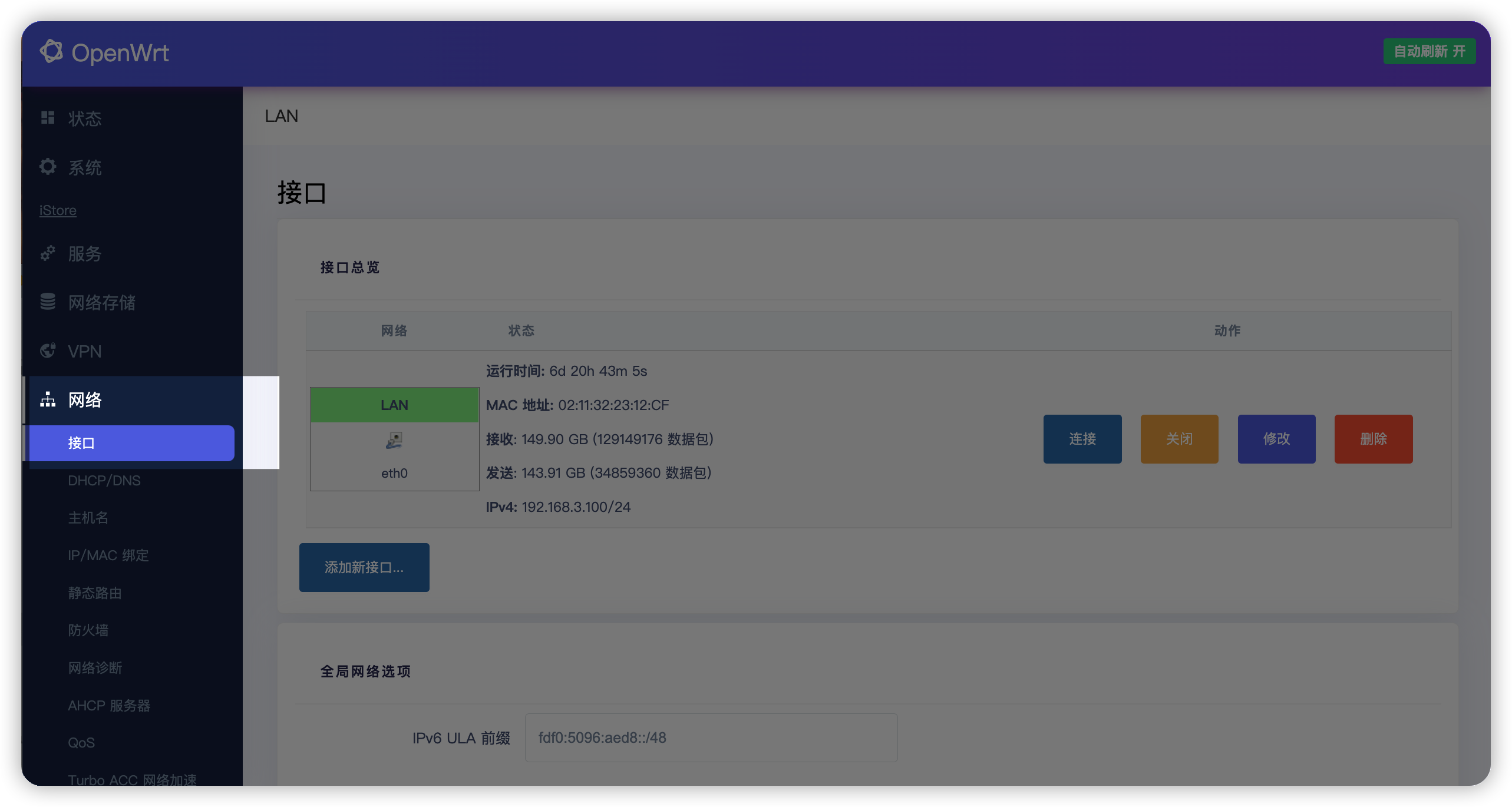

  1. 点击“网络”，二级菜单中点击 “接口”

  2. 找到 “LAN” 口项，点击 “修改” 按钮

  3. 点击 “基本设置”，配置如下选项

    • 协议：选择“静态地址”
    • IPv4 地址：设置旁路由的地址，我这里设置为 192.168.3.100，注意不要与其他设备地址冲突
    • IPv4 子网掩码：设置为 255.255.255.0
    • IPv4 网关：注意，这里是配置旁路由上网的网关，也就是主路由的地址，我这里是 192.168.1.1
    • IPv4 广播：我这里配置为 192.168.3.255，如果你是 192.168.2.xxx网段，那么这里就配置为192.168.2.255，其他网段类似
    • 使用自定义的 DNS 服务器：这里设置为主路由的IP地址，我这里是192.168.3.1，注意点一下后面的 “+” 号或图标
    • IPv6 分配长度：设置为“禁用”

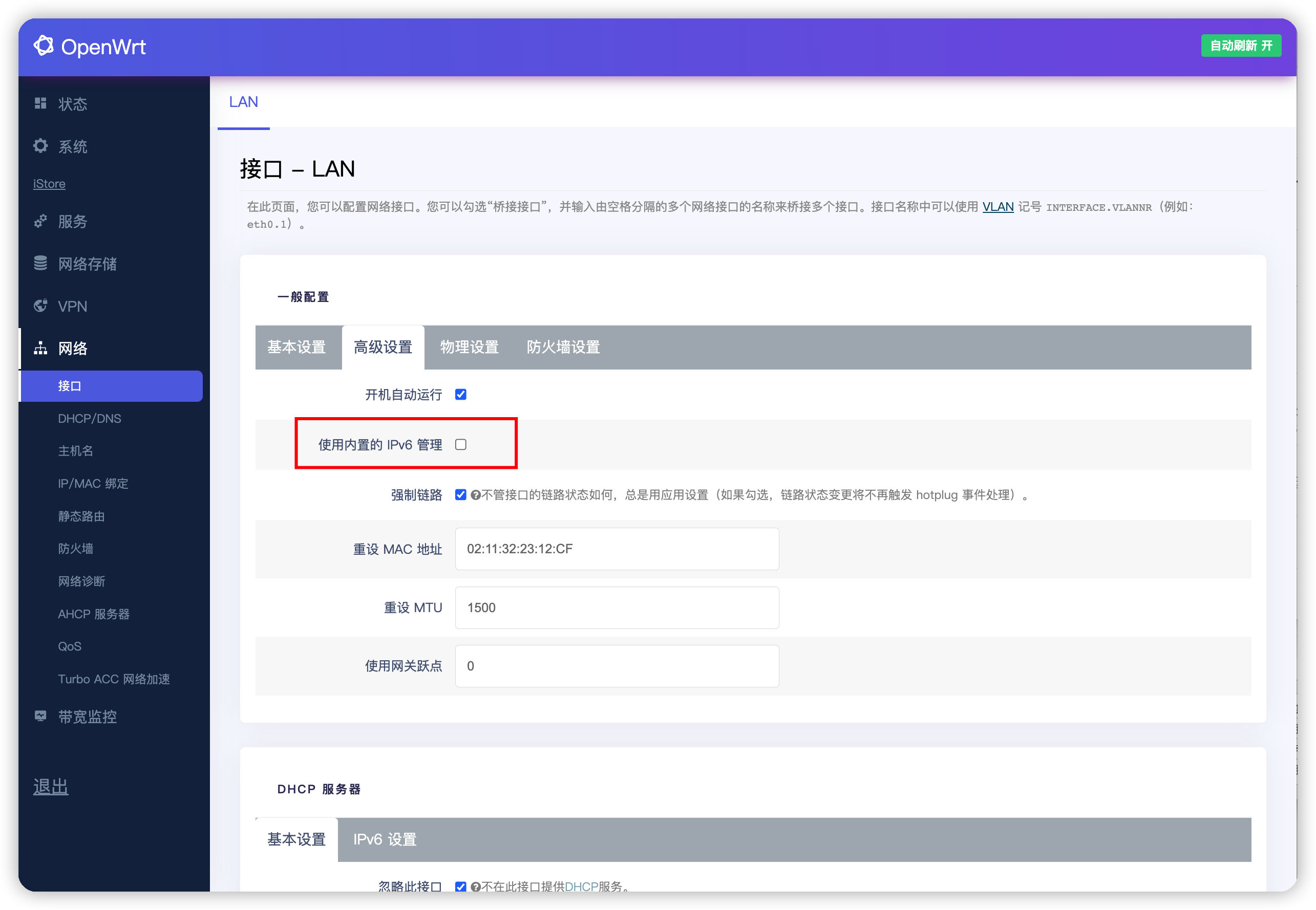

  4. 点击“高级设置”，将 “使用内置的 IPv6 管理” 取消勾选，其他的不用动

  5. 物理设置、防火墙设置不用修改

  6. 往下拉，找到 “DHCP 服务器” 配置，并做如下设置

  7. 修改完成后，点击 “保存”

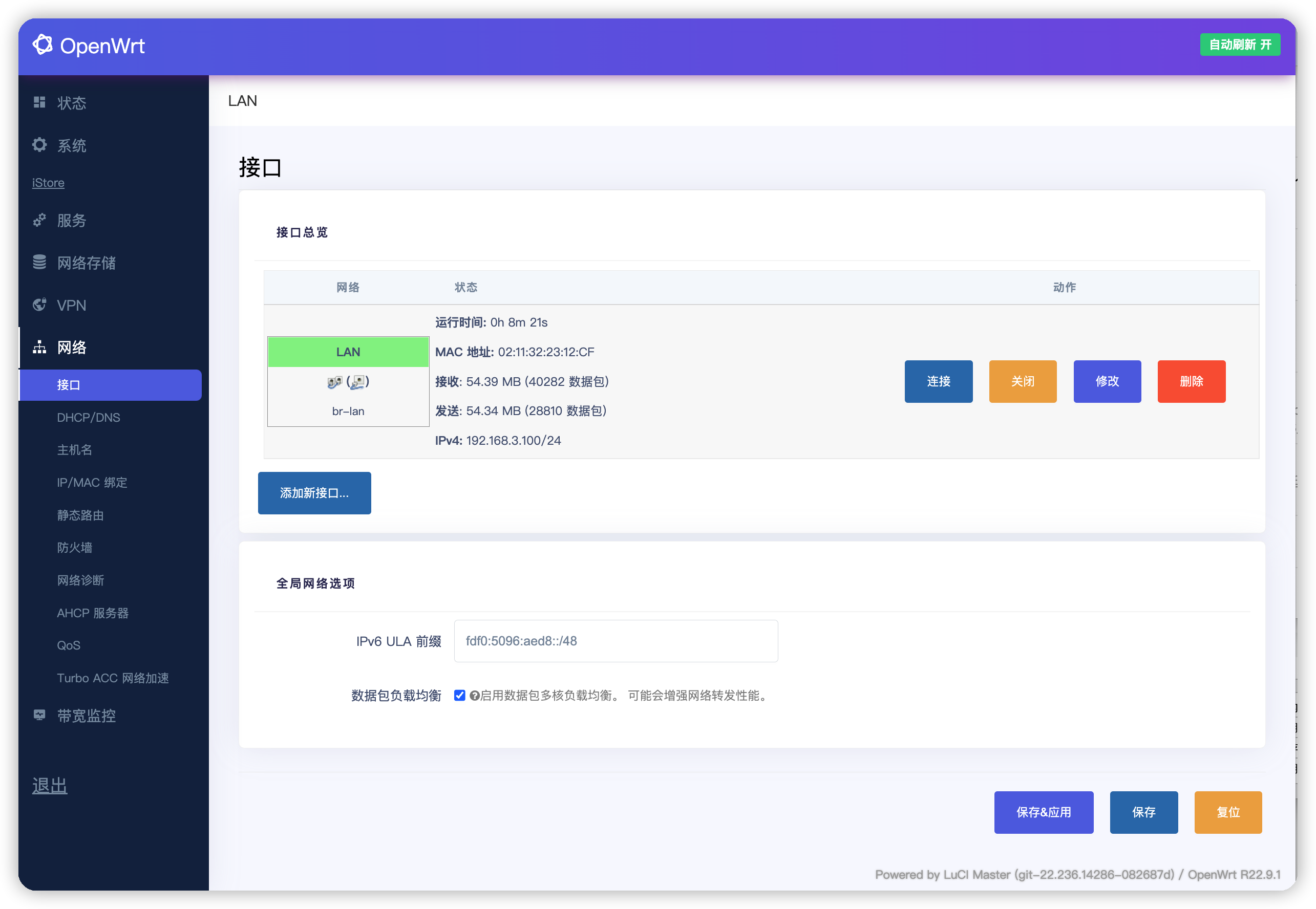

  8. 继续点击 “接口” 进入到接口页面，如果页面上有其他的 WAN 口，点击 “删除” 按钮，将其他的 WAN 口删除，因为它们没有用

  9. 最后点击 “保存并应用” 即可

2.所有设备接入

让所有设备接入旁路由，这种方式与部分设备接入的方式最大的区别是，需要将DHCP的分配权力，交给旁路由，所以需要将旁路由上的“强制DHCP”功能开启

2.1全部设备接入方式

全部设备接入方式的配置与部分设备接入方式的配置项大体相同，只是在如下设置有所区别

  1. 在 “DHCP 服务器” 配置

主路由关闭dhcp，有旁路由负责dhcp

  1. 其他配置与部分设备接入方式的配置相同

  2. 配置完成后，点击 “保存并应用”

3.接入测试

测试第一种方式（部分设备接入方式）接入的设备能否正确联网，我这里用我安卓设备来坐测试。

  1. 连接到 wifi

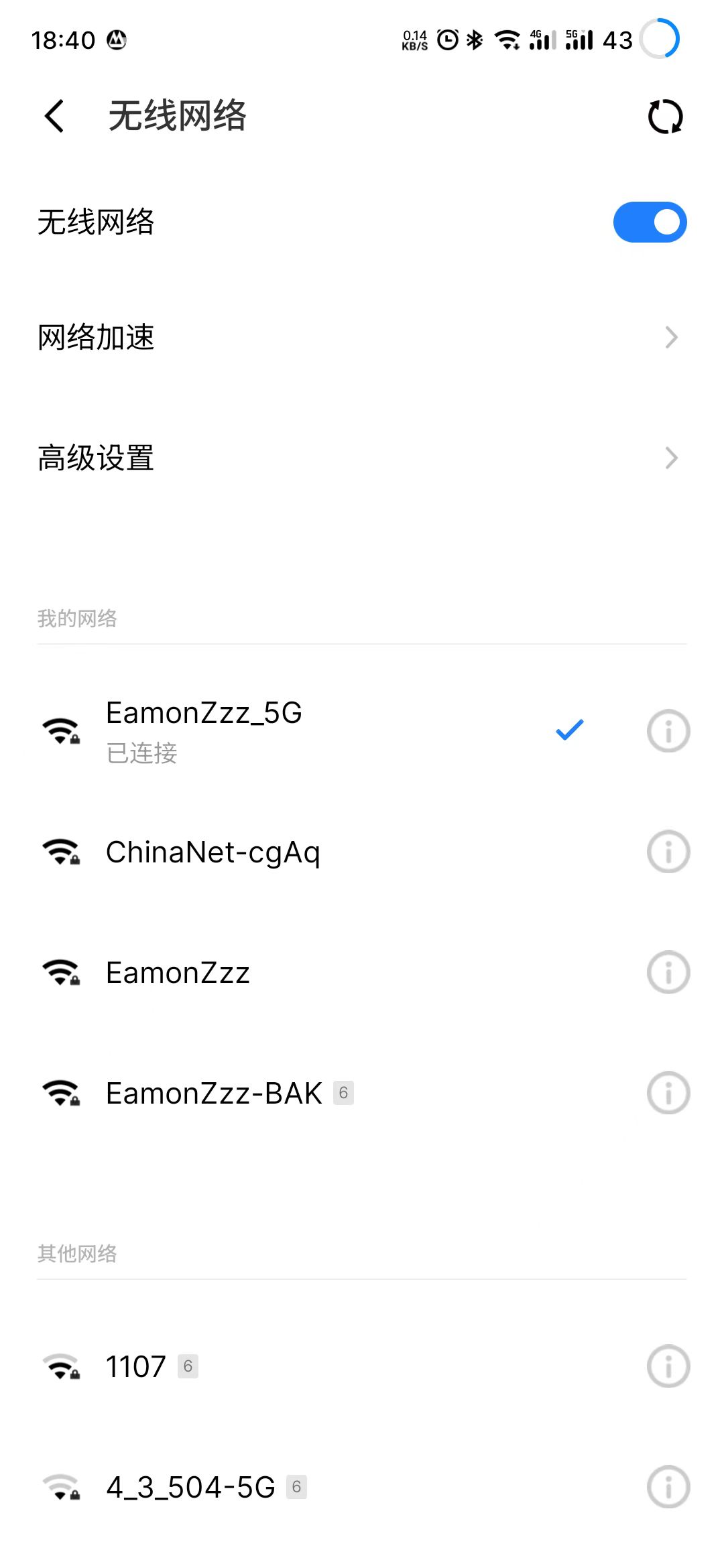

  2. 打开设置，找到 无线网络 并点击进入

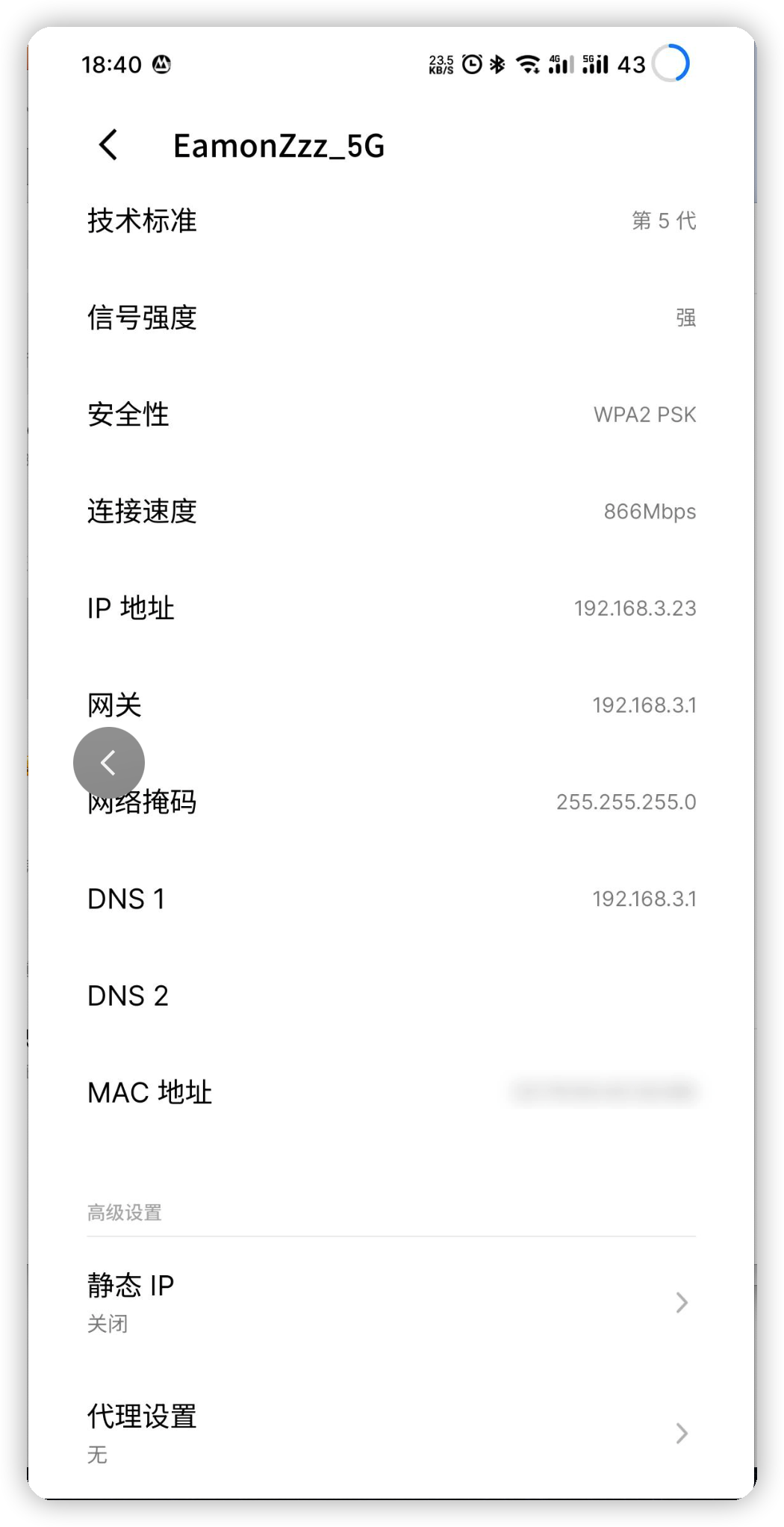

  3. 点击 wifi 名称后的感叹号，进入网络配置

  4. 往下划，找到 “高级设置” 并点击 “静态 IP”

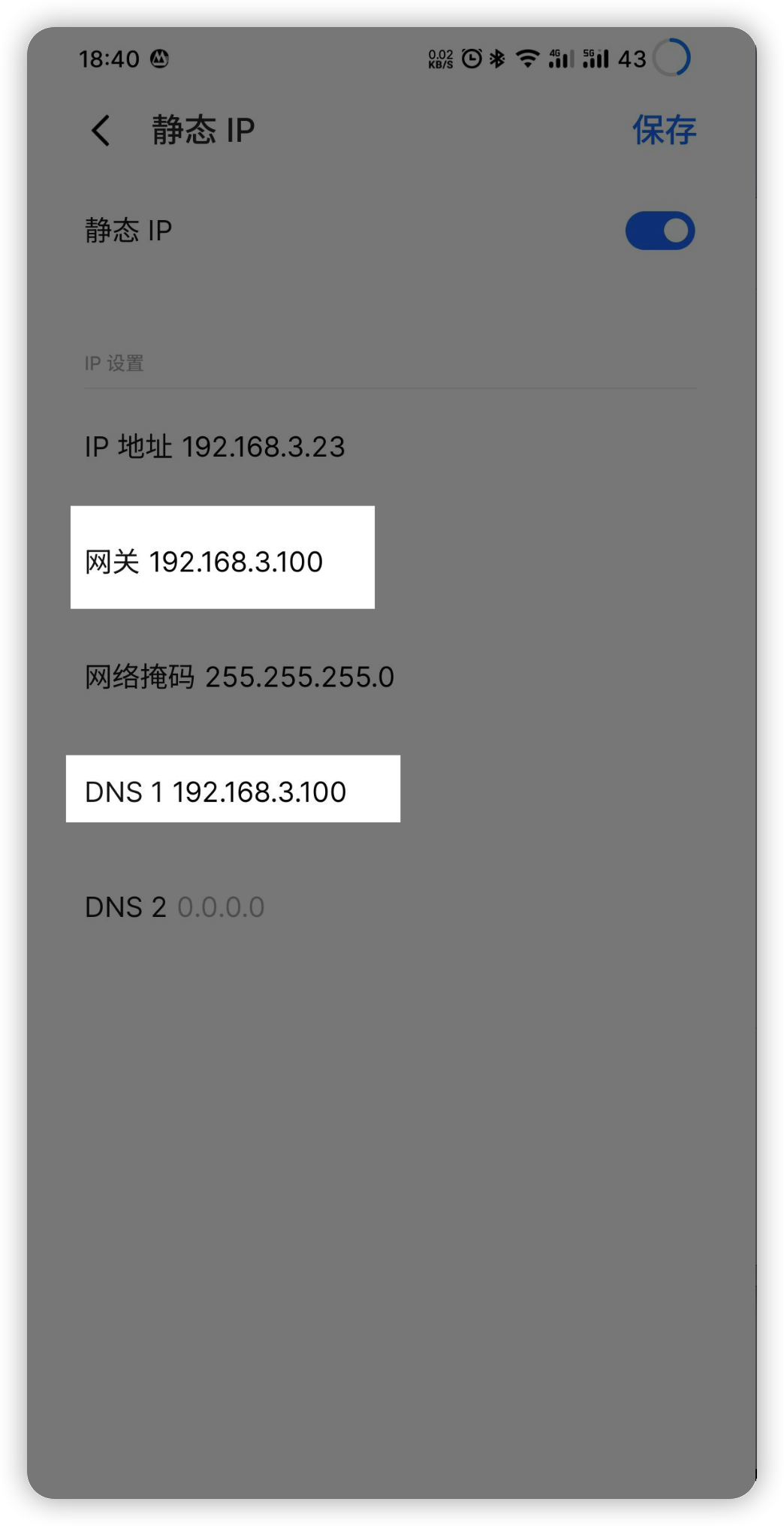

  5. 进入后，点击 “静态 IP” 后的开关打开静态 IP 配置

  6. 这里主要修改如下几项：
    - 网关：设置为你旁路由的地址，比如我这里设置为 192.168.3.100
    - DNS：设置为你旁路由的地址，比如我这里设置为 192.168.3.100

  7. 最后点击 “保存”

  8. 打开浏览器，随便访问一个网站，比如 www.baidu.com 看设备能否正常访问

  9. 如果不能联网，则看下方的解决办法
